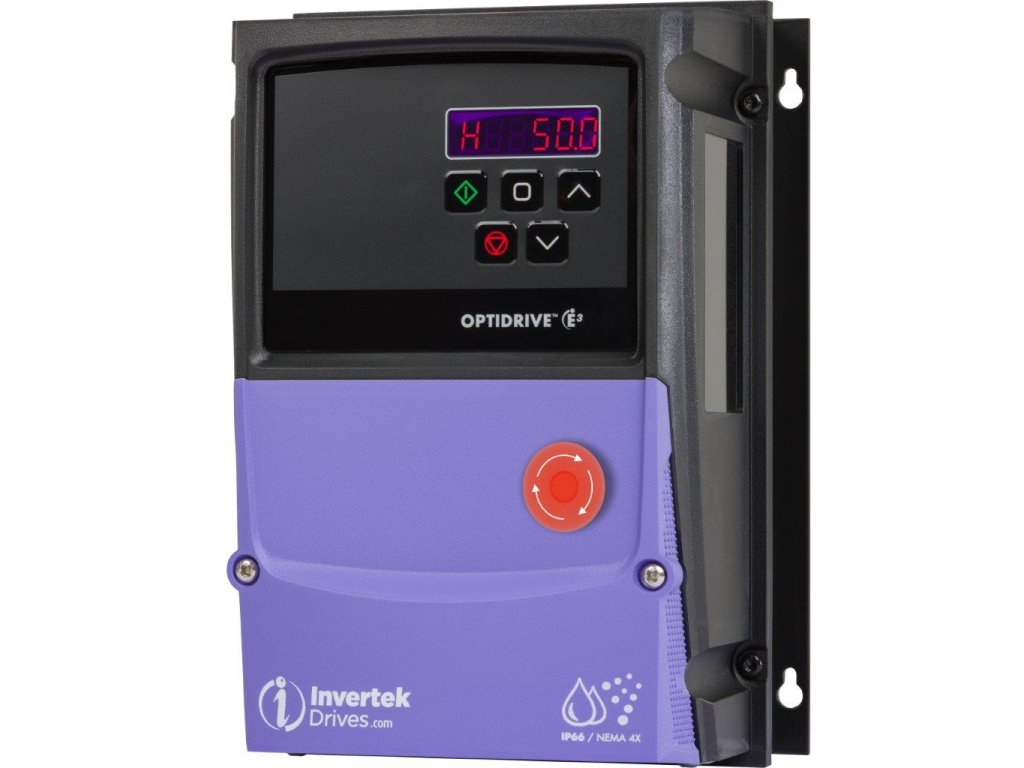

Frekvenčný menič Optidrive E3 – 5,5 kW, 14 A, 3×400 V/3×400 V, IP66

Podrobný popis

Frekvenčný menič Optidrive E3 5,5 kW – Efektívne riadenie výkonu pre tepelné čerpadlá a vodné systémy

Frekvenčný menič Optidrive E3 predstavuje spoľahlivé riešenie pre profesionálne riadenie trojfázových motorov s výkonom 5,5 kW. S robustnou konštrukciou v krytí IP66 a pokročilými funkciami je vhodným doplnkom pre tepelné čerpadlá vzduch-voda, bazénové systémy a priemyselné aplikácie, kde potrebujete spoľahlivý výkon aj v náročných podmienkach.

Úvod – Prečo zvoliť frekvenčný menič Optidrive E3 pre tepelné čerpadlá a bazénové systémy?

Frekvenčný menič Optidrive E3 je navrhnutý pre efektívne riadenie motorov v systémoch ako sú tepelné čerpadlá vzduch-voda, bazénové tepelné čerpadlá a obehové čerpadlá. Jeho hlavnými prednosťami sú:

• Jednoduchá inštalácia - vďaka intuitívnemu rozhraniu spustíte systém do niekoľkých minút
• Robustná konštrukcia s IP66 krytím - odolá prachu, vlhkosti aj priamemu postreku vodou
• Energetická úspora - optimalizácia výkonu motora podľa aktuálnych požiadaviek

Či už potrebujete riadiť tepelné čerpadlo na ohrev vody v bazéne alebo zabezpečiť konštantný tlak vo vodovodnom systéme, tento frekvenčný menič poskytuje potrebný výkon a spoľahlivosť.

Použitie a integrácia – Ako integrovať frekvenčný menič Optidrive E3 do systémov tepelného čerpadla?

Aplikácie v domácich a priemyselných systémoch

• Tepelné čerpadlá vzduch-voda - optimalizácia chodu kompresora a obehových čerpadiel
• Bazénové tepelné čerpadlá - efektívna regulácia ohrevu vody v bazéne
• Vodárenské systémy - udržiavanie konštantného tlaku vody
• Zavlažovacie systémy - riadenie čerpadiel na vodu podľa potreby

Jednoduchá inštalácia a zapojenie

• Veľký inštalačný priestor s odnímateľným krytom pre pohodlné zapojenie
• Prehľadné označenie svoriek pre rýchlu a bezchybnú montáž
• RJ45 porty pre jednoduché pripojenie komunikačných káblov bez potreby rozdeľovača

Kompatibilita s rôznymi systémami

• Vhodný pre systémy s tepelnými výmenníkmi
• Ideálny pre riadenie obehových čerpadiel v solárnych systémoch na ohrev vody
• Kompatibilný s bazénovými čerpadlami a filtračnými systémami

Kľúčové vlastnosti – Čo robí tepelné čerpadlo a bazénové systémy efektívnymi s frekvenčným meničom?

Intuitívne ovládanie a nastavenie

• Integrovaný PI regulátor - zabezpečuje presné riadenie prietoku a tlaku
• Jednoduché užívateľské rozhranie - rýchle nastavenie základných parametrov
• Možnosť Bluetooth konektivity - pohodlné monitorovanie a nastavenie cez mobilné zariadenie

Energetická efektivita pre tepelné čerpadlá

• Plynulá regulácia otáčok - motor pracuje vždy s optimálnym výkonom
• Úspora energie až 20-30% - v porovnaní so systémami bez frekvenčného meniča
• Mäkký rozbeh motora - znižuje prúdové špičky a šetrí elektroinštaláciu

Odolná konštrukcia pre vonkajšie prostredie

• Vodotesné a prachotesné vyhotovenie IP66 - vhodné aj pre inštaláciu pri bazénoch
• UV stabilizovaný polykarbonátový kryt - odolný voči slnečnému žiareniu
• Funkčnosť pri teplote -20°C až +50°C - spoľahlivý chod v rôznych klimatických podmienkach
• Chladič odolný proti korózii - dlhá životnosť aj vo vlhkom prostredí

Technické špecifikácie – Presné parametre a montážne údaje frekvenčného meniča

Elektrické parametre

• Maximálny výkon: 5,5 kW (7,5 HP)
• Vstupné napätie: 3 x 400 V
• Výstupné napätie: 3 x 400 V
• Maximálny výstupný prúd: 14 A
• Integrovaný EMC filter triedy C1 - minimalizuje elektromagnetické rušenie
• Integrovaný brzdový tranzistor - pre aplikácie vyžadujúce brzdenie

Fyzické parametre a montáž

• Rozmery (VxŠxH): 310 x 210,5 x 238 mm
• Hmotnosť: 7,0 kg
• Upevnenie: 4 x skrutka M4
• Krytie: IP66/NEMA4X (kompletná ochrana proti prachu a vode)

Obsah balenia

• Frekvenčný menič Optidrive E3
• Podrobný návod na inštaláciu
• Montážne pokyny s ilustráciami
• Deklarácia o zhode (EU)

Výhody a prínosy pre tepelné čerpadlo – Ako frekvenčný menič optimalizuje výkon a šetrí energiu?

Predĺženie životnosti motora a čerpadla

• Odstránenie hydraulických rázov - plynulý rozbeh a zastavenie motora
• Zníženie mechanického namáhania - menej opotrebenia ložísk a tesnení
• Eliminácia častého zapínania a vypínania - zníženie tepelného namáhania motora

Optimalizácia výkonu tepelných čerpadiel

• Prispôsobenie výkonu aktuálnej potrebe - vyššia účinnosť celého systému
• Stabilnejšia teplota vody - presnejšia regulácia pri ohreve bazénovej vody
• Zníženie hlučnosti systému - tichšia prevádzka vďaka optimálnym otáčkam

Kompatibilita s modernými motormi

• Podpora energeticky úsporných motorov - triedy IE2, IE3 aj IE4
• Vektorové riadenie - presnejšie ovládanie výkonu motora
• Autotuning funkcia - automatické nastavenie parametrov pre optimálny chod

Odporúčané produkty a doplnkové zariadenia – Ktoré produkty vhodne doplnia váš systém s frekvenčným meničom?

Komponenty pre tepelné a bazénové systémy

• Tepelné čerpadlá vzduch-voda - ideálne v kombinácii s frekvenčným meničom
• Bazénové tepelné čerpadlá - pre efektívny ohrev vody v bazéne
• Obehové čerpadlá - pre cirkuláciu vody v systéme
• Tepelné výmenníky - pre efektívny prenos tepla

Príslušenstvo pre filtračné a cirkulačné systémy

• Filtrácie do bazénov - pre čistú vodu
• Skimmery - pre odstránenie nečistôt z hladiny
• Bazénové čerpadlá - pre cirkuláciu vody
• Geotextília - ako podkladový materiál pre bazény

Doplnkové riadiace prvky

• Snímače tlaku a teploty - pre presné riadenie systému
• Rozširovacie moduly - pre pokročilé funkcie meniča
• Komunikačné adaptéry - pre pripojenie do nadradených systémov

Často kladené otázky

Koľko typov motorov je možné s týmto meničom riadiť?

Frekvenčný menič Optidrive E3 je kompatibilný so všetkými bežnými typmi trojfázových motorov, vrátane energeticky úsporných motorov triedy IE2, IE3 a IE4. Podporuje aj motory s permanentnými magnetmi a synchrónne reluktančné motory.

Ako integrovať frekvenčný menič do systémov s tepelnými čerpadlami vzduch-voda?

Menič sa zapája medzi napájací zdroj a motor čerpadla. Pre tepelné čerpadlá je dôležité správne nastaviť PI regulátor na optimálny prietok. Pripojenie je jednoduché vďaka prehľadnému značeniu svoriek a priestrannému inštalačnému priestoru.

Aké sú odporúčané postupy inštalácie pri prepojení s bazénovými aplikáciami?

Pre bazénové aplikácie odporúčame nastaviť optimálnu frekvenciu pre úsporu energie a predĺženie životnosti čerpadla. Dôležité je zabezpečiť správne uzemnenie a dodržať minimálnu vzdialenosť od stien pre dostatočné chladenie.

Aká je reálna úspora energie pri použití frekvenčného meniča?

Úspora energie závisí od typu aplikácie a zaťaženia. Pri čerpadlách a ventilátoroch s premenlivým zaťažením môže dosiahnuť 20-30% v porovnaní so systémami bez regulácie otáčok. Najväčšie úspory sa dosahujú pri čiastočnom zaťažení, keď menič zníži otáčky motora podľa aktuálnej potreby.

Je potrebná špeciálna kabeláž pri zapojení meniča?

Pre bežné inštalácie nie je potrebná špeciálna kabeláž. Menič má integrovaný EMC filter, ktorý minimalizuje elektromagnetické rušenie. Pre dlhšie vzdialenosti medzi meničom a motorom (nad 50m) sa odporúča použiť tienený kábel.

Záver – Prečo si vybrať frekvenčný menič Optidrive E3 pre vaše tepelné čerpadlo?

Frekvenčný menič Optidrive E3 s výkonom 5,5 kW predstavuje spoľahlivé a efektívne riešenie pre riadenie motorov v tepelných čerpadlách, bazénových systémoch a vodárenských aplikáciách. Vďaka robustnej konštrukcii s krytím IP66, jednoduchej inštalácii a intuitívnemu ovládaniu poskytuje optimálny výkon a energetickú efektivitu.

Investícia do kvalitného frekvenčného meniča sa vám vráti v podobe nižšej spotreby energie, predĺženej životnosti motorov a čerpadiel, a vyššieho komfortu používania. Či už potrebujete riadiť tepelné čerpadlo vzduch-voda, bazénové čerpadlo alebo iný vodný systém, Optidrive E3 je správnou voľbou pre profesionálne riešenie.

Objednajte si frekvenčný menič Optidrive E3 ešte dnes a zvýšte efektivitu vášho systému!
