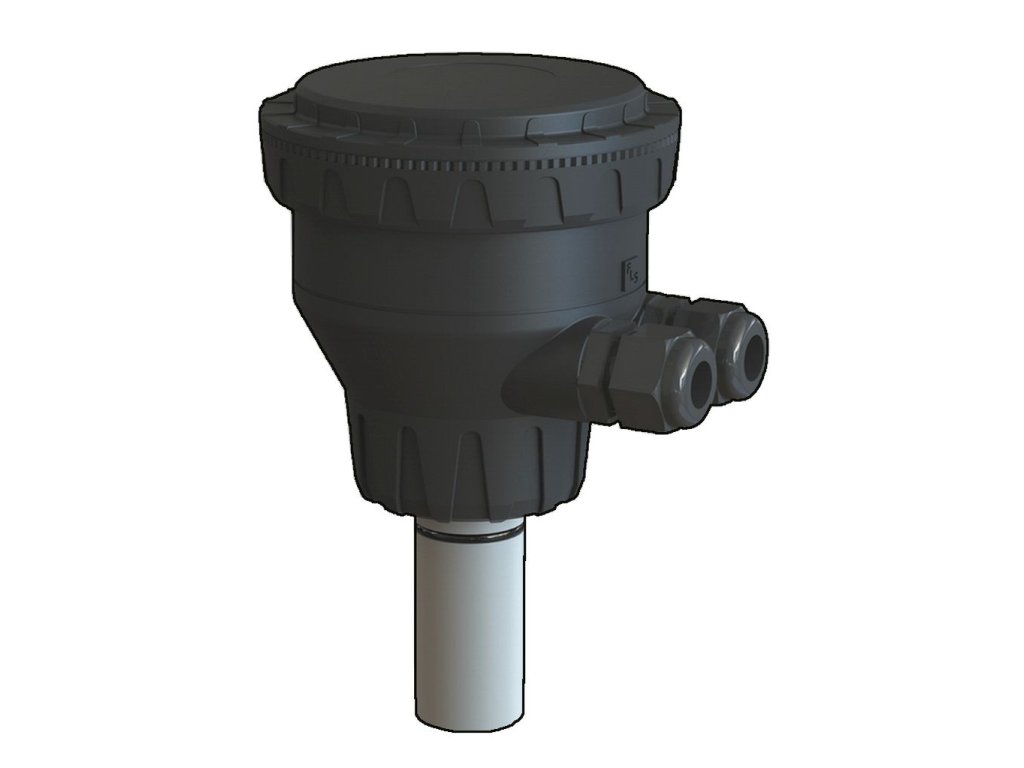

Magnetometer F6.63.09 – na meranie prietoku

Podrobný popis

Magnetometer F6.63.09 - Profesionálne meranie prietoku pre PVC potrubné systémy

Magnetometer F6.63.09 predstavuje spoľahlivé riešenie pre presné meranie prietoku kvapalín v potrubných systémoch. Tento moderný monitor od FLS/SEKO premieňa frekvenčný signál snímača na presnú prietokovú rýchlosť a zobrazuje údaje na prehľadnom grafickom displeji. Zariadenie je špeciálne navrhnuté pre inštaláciu na PVC rúry a potrubia rôznych rozmerov, čím poskytuje efektívne riešenie pre monitorovanie prietoku v bazénových, priemyselných aj závlahových systémoch.

Prečo si vybrať PVC rúry a tvarovky s Magnetometrom F6.63.09?

PVC rúry a tvarovky sú dnes štandardom v mnohých vodoinštalačných systémoch. Magnetometer F6.63.09 umožňuje spoľahlivé meranie prietoku práve v takýchto systémoch, kde sa využívajú plastové rúry na vodu, PVC odpadové rúry či PVC potrubie rôznych rozmerov (PVC rúra 63, PVC rúra 160, PVC rúra 200). Zariadenie sa vyznačuje:

• Vysokou presnosťou merania - Poskytuje spoľahlivé výsledky v bežných prevádzkových podmienkach
• Kompatibilitou s PVC potrubím - Jednoduchá inštalácia na rôzne typy a rozmery PVC rúr
• Vizuálnou signalizáciou stavov - Farebný grafický displej (zelená/červená) pre rýchlu identifikáciu alarmových stavov
• Flexibilnými výstupnými signálmi - Analógové a digitálne výstupy pre jednoduché prepojenie s externými systémami

Ako Magnetometer F6.63.09 funguje?

Princíp fungovania magnetometra je založený na premene frekvenčného signálu zo snímača na presnú hodnotu prietoku. Zariadenie sa inštaluje na PVC rúry alebo plastové potrubie na vodu a po kalibrácii začne okamžite merať a zobrazovať aktuálny prietok.

Systém umožňuje dva spôsoby kalibrácie:

1. Automatická kalibrácia - Zariadenie samo určí optimálne hodnoty pre dané potrubie
2. Manuálna kalibrácia - Používateľ môže nastaviť K faktor podľa špecifických požiadaviek

Namerané hodnoty sú zobrazované na grafickom displeji, ktorý mení farbu podsvietenia podľa prevádzkového stavu - zelená pre normálnu prevádzku, červená pre alarmové stavy. Táto vizuálna signalizácia umožňuje rýchlu kontrolu aj z väčšej vzdialenosti.

Hlavné vlastnosti a technické detaily Magnetometra F6.63.09

Technické špecifikácie:

• Rozsah merania: Vhodný pre potrubia s priemerom 50-110 mm a 250 mm
• Výstupné signály:
  • Analógový výstup 4-20 mA
  • Pulsový výstup
  • Frekvenčný výstup
• Displej: Plne grafický s farebným podsvietením (zelená/červená)
• Napájanie: 12-24V DC
• Prevádzková teplota: 0-50°C
• Krytie: IP65 pre priemyselné použitie
• Kompatibilita: PVC rúry a tvarovky rôznych rozmerov

Obsah balenia:

• Magnetometer F6.63.09 (hlavná jednotka)
• Montážne príslušenstvo pre inštaláciu na PVC potrubie
• Pripájacie káble
• Návod na inštaláciu a obsluhu
• Kalibračný certifikát

Výhody a použitie v reálnych aplikáciách

Bazénový priemysel

Magnetometer F6.63.09 je ideálny pre bazénové systémy, kde sa bežne používajú PVC rúry na vodu a PVC odpadové rúry. Umožňuje:

• Presné meranie prietoku filtračného systému
• Monitorovanie účinnosti čerpadiel
• Kontrolu správneho fungovania tepelných čerpadiel
• Optimalizáciu výkonu protiprúdov a ďalších bazénových prvkov

Priemyselné a poľnohospodárske aplikácie

V priemysle a poľnohospodárstve, kde sa často využívajú PVC rúry a tvarovky, magnetometer poskytuje:

• Spoľahlivé meranie prietoku v závlahových systémoch
• Kontrolu dávkovania chemikálií v úpravniach vody
• Monitorovanie priemyselných procesov využívajúcich PVC potrubie
• Optimalizáciu spotreby vody v technologických procesoch

Vodoinštalačné a závlahové systémy

Pre vodoinštalačné a závlahové systémy s PVC rúrami a tvarovkami ponúka:

• Efektívne meranie prietoku úžitkovej vody
• Kontrolu spotreby vody v závlahových systémoch
• Detekciu únikov v potrubných systémoch
• Optimalizáciu čerpacích systémov

Návod na inštaláciu a údržbu na PVC potrubie

Inštalácia:

1. Vyberte vhodné miesto na PVC potrubí s minimálne 10 cm rovným úsekom pred a za miestom inštalácie
2. Pripevnite magnetometer k potrubiu pomocou dodaných montážnych prvkov
3. Zapojte napájanie a výstupné signály podľa schémy v návode
4. Spustite kalibračný proces podľa pokynov na displeji
5. Overte správnosť merania porovnaním s referenčnými hodnotami

Údržba:

• Pravidelná kontrola: Odporúčame vykonávať každých 12 mesiacov
• Čistenie displeja: Používajte len jemnú handričku a neagresívne čistiace prostriedky
• Kontrola spojov: Pravidelne kontrolujte utesnenie všetkých spojov, najmä pri PVC tvarovkách
• Rekalibrácia: V prípade zmeny podmienok alebo úprav potrubného systému

Často kladené otázky (FAQ)

Aké typy PVC rúr sú kompatibilné s Magnetometrom F6.63.09?

Zariadenie je kompatibilné s bežnými typmi PVC rúr používanými vo vodoinštaláciách, vrátane PVC rúr na vodu, PVC odpadových rúr a plastových potrubí v rozmeroch 50-110 mm a 250 mm. Podporuje inštaláciu na PVC rúry rôznych rozmerov, ako napríklad PVC rúra 63, PVC rúra 160 či PVC rúra 200.

Ako prebieha kalibrácia magnetometra?

Kalibrácia môže prebiehať dvoma spôsobmi:

1. Automatická kalibrácia: Zariadenie automaticky určí K faktor na základe meraní v reálnych podmienkach. Stačí spustiť kalibračný proces a postupovať podľa pokynov na displeji.
2. Manuálna kalibrácia: Pre skúsenejších používateľov je možné manuálne nastaviť K faktor podľa špecifických požiadaviek alebo na základe predchádzajúcich meraní.

Ako využiť výstupné signály z magnetometra?

Magnetometer poskytuje tri typy výstupných signálov:

• Analógový výstup 4-20 mA: Vhodný pre pripojenie k PLC, regulátorom alebo zobrazovacím jednotkám
• Pulsový výstup: Ideálny pre počítadlá, dávkovače alebo iné zariadenia pracujúce s pulzným signálom
• Frekvenčný výstup: Používa sa pre špecifické aplikácie vyžadujúce frekvenčný signál

Tieto výstupy umožňujú integráciu magnetometra do rôznych riadiacich a monitorovacích systémov.

Aká je životnosť a nároky na údržbu magnetometra?

Pri správnej inštalácii a prevádzkových podmienkach má zariadenie životnosť minimálne 5 rokov. Pravidelné kontroly odporúčame vykonávať každých 12 mesiacov, pričom samotná údržba je minimálna - zahŕňa kontrolu spojov, čistenie displeja a prípadnú rekalibráciu pri zmene podmienok.

Je magnetometer vhodný aj pre meranie prietoku agresívnych kvapalín?

Základná verzia je určená pre meranie prietoku vody a podobných neagresívnych kvapalín. Pre aplikácie s agresívnymi médiami je potrebné konzultovať s technickým oddelením a prípadne zvoliť špeciálnu verziu zariadenia.

Odporúčané súvisiace produkty

• PVC rúry rôznych rozmerov (PVC rúra 63, PVC rúra 110, PVC rúra 160, PVC rúra 200)
• PVC tvarovky (PVC tvarovky 110, PVC tvarovky na vodu, PVC tvarovky lepené)
• Lepidlo na bazény a lepidlo na bazény za mokra pre dokonalé utesnenie spojov
• Bazénové čerpadlá kompatibilné s meracím systémom
• Tepelné čerpadlá pre optimálne riešenie bazénových systémov
• Filtračné systémy pre čistú vodu v bazénoch
• Skimmery a ďalšie bazénové príslušenstvo

Magnetometer F6.63.09 predstavuje efektívne riešenie pre presné meranie prietoku v systémoch s PVC rúrami a tvarovkami. Vďaka jednoduchej inštalácii, presným meraniam a flexibilným výstupom je ideálnou voľbou pre bazénové systémy, priemyselné aplikácie i závlahové systémy. Pre viac informácií alebo technickú konzultáciu nás neváhajte kontaktovať.
