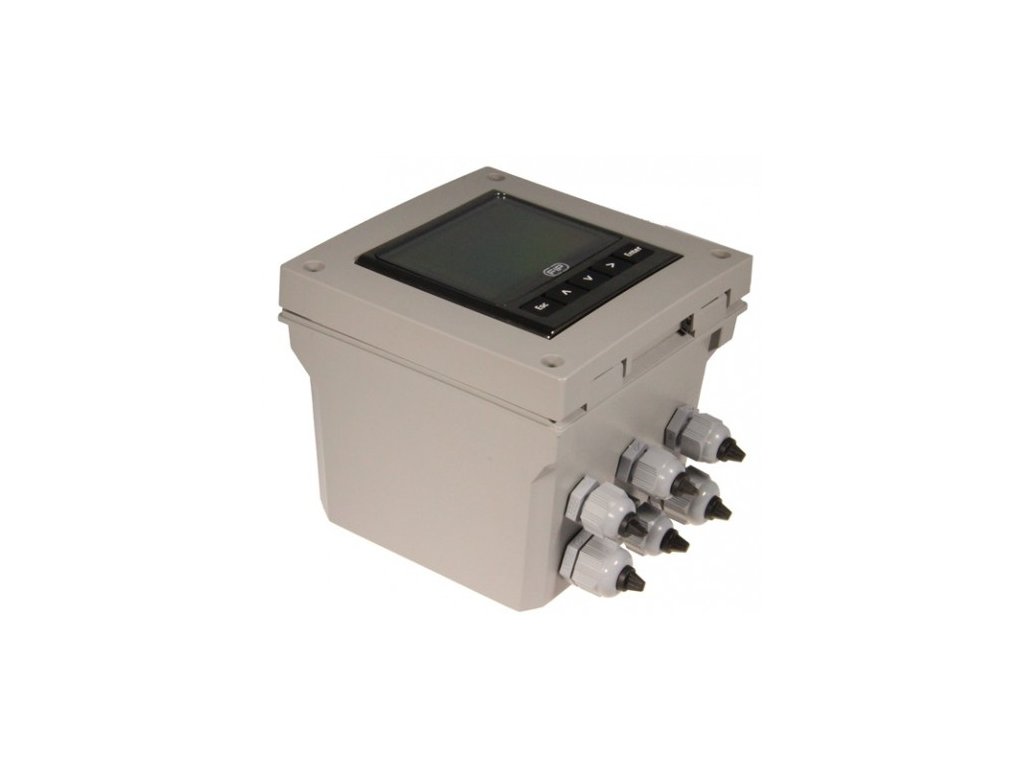

Monitor prietoku M9.02 – inštalácia na stenu

Podrobný popis

Monitor prietoku M9.02 – spoľahlivý pomocník pre kontrolu vodovodných systémov

Monitor prietoku M9.02 predstavuje praktické riešenie pre digitálne meranie a monitorovanie prietoku kvapalín vo vašich vodovodných systémoch. Je kompatibilný s rôznymi typmi PVC rúr a plastových tvaroviek, čo z neho robí ideálnu voľbu pre bazénové systémy, priemyselné aplikácie i domáce inštalácie. S prehľadným grafickým displejom a jednoduchým ovládaním vám poskytne presné údaje o prietoku a včas vás upozorní na prípadné problémy.

Úvod k monitoru prietoku M9.02 – spoľahlivé meranie s PVC rúrami

Monitor prietoku M9.02 je určený na presné meranie prietoku vody v systémoch využívajúcich PVC rúry na vodu a odpad. Zariadenie sa jednoducho montuje na stenu a pomocou pripojených snímačov monitoruje prietok v potrubí rôznych priemerov (63, 110, 160, 200 mm). Vďaka farebnému displeju s podsvietením okamžite vidíte, či je prietok v poriadku (zelená) alebo došlo k prekročeniu nastavených limitov (červená). Toto riešenie je obzvlášť dôležité pri kontrole cirkulácie vody v bazénoch, filtračných systémoch alebo pri distribúcii vody v domácnostiach.

Ako funguje monitor prietoku M9.02 pre PVC potrubie na vodu?

Monitor prietoku M9.02 pracuje na princípe vyhodnocovania signálov zo snímačov prietoku inštalovaných na PVC rúrach. Zariadenie spracováva údaje v meracom rozsahu 0-1500 Hz a zobrazuje ich na prehľadnom grafickom displeji. Namerané hodnoty sú zobrazované v reálnom čase, pričom farebné podsvietenie displeja poskytuje rýchlu informáciu o stave:

• Zelené podsvietenie - prietok je v stanovených limitoch
• Červené podsvietenie - prietok je mimo nastavených hodnôt (príliš nízky alebo vysoký)

Zariadenie umožňuje nastaviť limity podľa vašich potrieb a poskytuje výstup 4-20 mA, ktorý môžete využiť na prepojenie s inými zariadeniami ako sú čerpadlá na vodu, tepelné čerpadlá alebo riadiace systémy.

Výhody použitia monitora prietoku M9.02 v inštaláciách s PVC rúrami a plastovými tvarovkami

Použitie monitora prietoku M9.02 v kombinácii s PVC rúrami a plastovými tvarovkami prináša mnoho praktických výhod:

• Včasná detekcia problémov - okamžité upozornenie na zníženie prietoku, ktoré môže indikovať zanesenie filtrov alebo poruchu čerpadla
• Optimalizácia spotreby energie - kontrola účinnosti čerpadiel a správneho nastavenia systému
• Predĺženie životnosti zariadení - prevencia poškodenia čerpadiel a iných komponentov vďaka včasnej detekcii problémov s prietokom
• Jednoduchá montáž na stenu - prehľadné umiestnenie monitora v technickej miestnosti alebo pri bazénovej technológii
• Kompatibilita s rôznymi priemermi PVC rúr - vhodné pre PVC rúry 63, 110, 160 i 200 mm používané v bazénových aj domácich inštaláciách

Technické parametre a kompatibilita s inými zariadeniami

Monitor prietoku M9.02 ponúka spoľahlivé technické parametre pre dlhodobú prevádzku:

• Displej: Grafický s viacfarebným podsvietením (zelená/červená)
• Merací rozsah: 0-1500 Hz
• Napájanie: 12-24 VDC
• Výstup: 4-20 mA pre externé zariadenia
• Krytie: IP65 (odolnosť voči prachu a striekajúcej vode)
• Prevádzková teplota: -20°C až +70°C
• Montáž: Na stenu pomocou montážnej súpravy M9.KW1

Monitor je kompatibilný so snímačmi prietoku série F3, ktoré sa inštalujú na PVC potrubie na vodu alebo PVC odpadové rúry. Výstup 4-20 mA umožňuje prepojenie s riadiacimi systémami bazénovej technológie, čerpadlami, tepelnými čerpadlami a ďalšími zariadeniami.

Inštalácia a praktické použitie monitoru M9.02 s PVC rúrami

Inštalácia monitora prietoku M9.02 je jednoduchá a zvládne ju každý, kto má základné technické znalosti:

1. Upevnite monitor na stenu pomocou dodávanej montážnej súpravy
2. Nainštalujte snímač prietoku na príslušné PVC potrubie (môžete využiť navŕtavacie sedlá pre existujúce potrubie)
3. Pripojte snímač k monitoru podľa schémy v návode
4. Zapojte napájanie 12-24 VDC
5. Nastavte požadované parametre pomocou sprievodcu v menu zariadenia

Monitor je ideálny pre kontrolu prietoku v bazénových systémoch, kde je dôležité udržiavať správny prietok cez filtračné zariadenia, tepelné výmenníky alebo solárne ohrevy. Rovnako dobre poslúži v domácich inštaláciách na kontrolu distribúcie vody, zavlažovacích systémoch alebo priemyselných aplikáciách.

Výhody a odporúčania: Prečo sú PVC rury a plastové tvarovky ideálnou voľbou?

PVC rúry a plastové tvarovky sú najčastejšou voľbou pre vodovodné systémy a Monitor prietoku M9.02 je špeciálne navrhnutý pre použitie s týmito materiálmi:

• Odolnosť a životnosť - PVC rúry na vodu aj PVC odpadové rúry majú dlhú životnosť a odolávajú korózii
• Široká dostupnosť - PVC rúry a tvarovky sú bežne dostupné v rôznych priemeroch (63, 110, 160, 200 mm)
• Jednoduchá inštalácia - systém sa ľahko montuje pomocou lepených spojov alebo gumových tesnení
• Cenová dostupnosť - v porovnaní s kovovými materiálmi sú PVC rúry ekonomicky výhodnejšie
• Kompatibilita - PVC tvarovky lepené aj s gumovým tesnením sú plne kompatibilné so snímačmi prietoku

Pre optimálne výsledky odporúčame používať kvalitné PVC rúry na vodu alebo odpad v kombinácii s originálnymi snímačmi prietoku série F3, ktoré sú kompatibilné s monitorom M9.02.

Obsah balenia a príslušenstvo

V balení monitora prietoku M9.02 nájdete:

• Monitor prietoku M9.02
• Montážnu súpravu na stenu
• Návod na obsluhu a inštaláciu
• Kalibračný certifikát

Pre kompletnú inštaláciu budete potrebovať doplniť:

• Snímač prietoku série F3 (vyberajte podľa priemeru vášho potrubia)
• Prípadné navŕtavacie sedlá pre inštaláciu snímača na existujúce potrubie
• PVC rúry a tvarovky podľa potreby vašej inštalácie

Často kladené otázky

Ako vybrať správny snímač prietoku k monitoru M9.02?

Snímač prietoku vyberajte podľa priemeru vášho PVC potrubia. Pre PVC rúry 63 mm použite snímač F3.H01, pre väčšie priemery (110, 160, 200 mm) sú určené modely F3.H02 a F3.H03.

Ako často je potrebné kalibrovať monitor prietoku?

Kalibrácia sa vykonáva pri inštalácii pomocou sprievodcu v zariadení alebo manuálnym zadaním K faktora. Za bežných podmienok nie je potrebná častá rekalibrácia, stačí ju vykonať pri výmene snímača alebo zmene konfigurácie systému.

Je možné pripojiť monitor k počítaču pre záznam dát?

Áno, monitor umožňuje prepojenie s PC pomocou voliteľného modulu VA DATALOG FLS, ktorý zabezpečuje komplexný záznam a analýzu nameraných dát.

Môžem monitor použiť aj pri vonkajších inštaláciách?

Áno, vďaka krytiu IP65 je monitor chránený proti prachu a striekajúcej vode, čo ho predurčuje aj na použitie v exteriéri alebo vlhkých priestoroch ako sú technické miestnosti bazénov.

Aké je napájanie monitora a je potrebná záložná batéria?

Monitor vyžaduje napájanie 12-24 VDC. Neobsahuje záložnú batériu, preto pri výpadku napájania dôjde k prerušeniu monitorovania. Pre kritické aplikácie odporúčame zabezpečiť záložný zdroj napájania.

Záver – zabezpečte si spoľahlivú kontrolu vašich PVC potrubí

Monitor prietoku M9.02 predstavuje spoľahlivé a cenovo dostupné riešenie pre kontrolu prietoku vody v systémoch využívajúcich PVC rúry a plastové tvarovky. Či už potrebujete monitorovať prietok v bazénovej technológii, domácom vodovode alebo priemyselnej aplikácii, tento monitor vám poskytne presné informácie a včasné varovanie pri akýchkoľvek problémoch.

Objednajte si monitor prietoku M9.02 ešte dnes a získajte kontrolu nad vašimi vodovodnými systémami. Pre viac informácií alebo technickú konzultáciu nás neváhajte kontaktovať.
